电能质量测试仪：一键检测谐波、闪变、不平衡

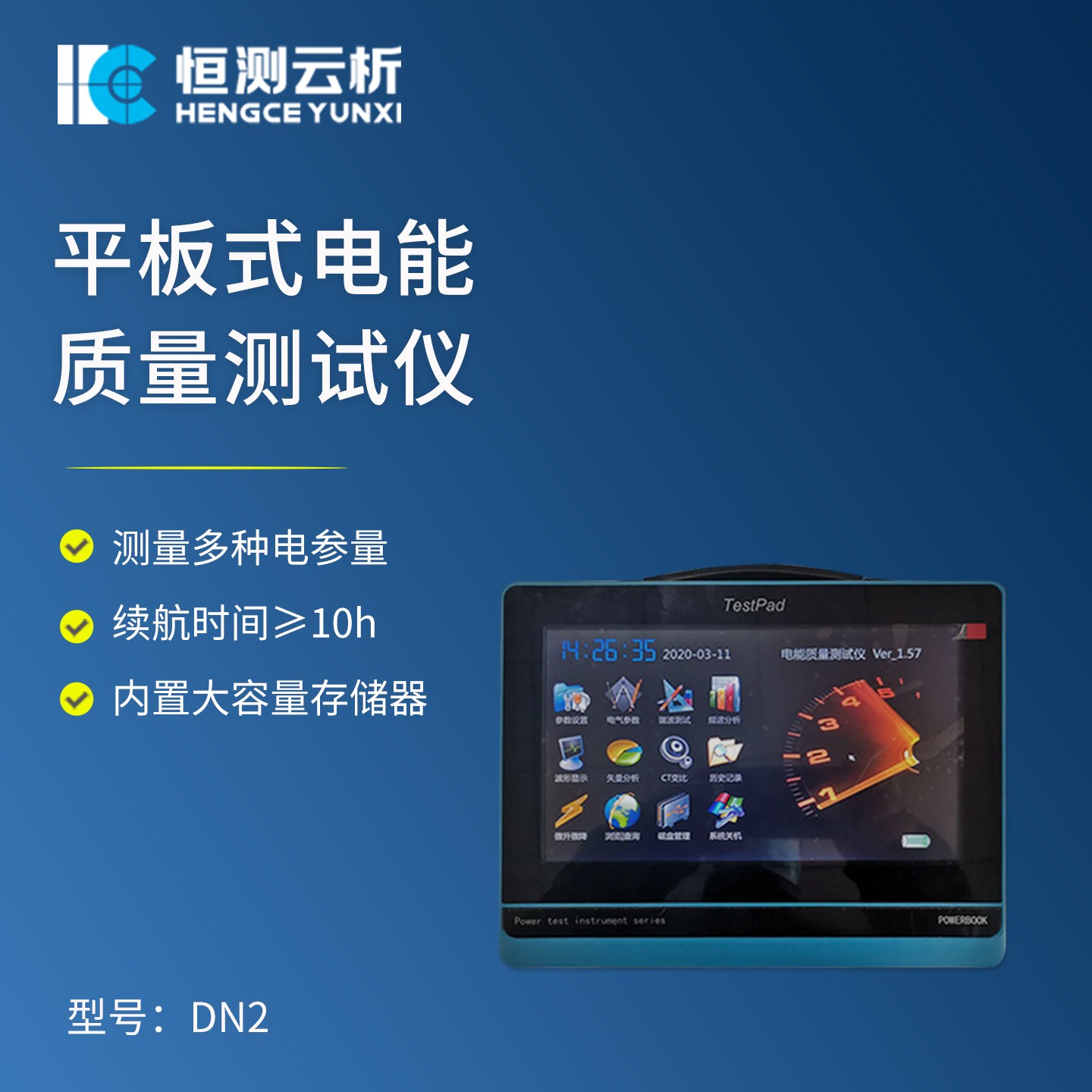

【HC-DN2】平板式电能质量测试仪是一种融合了平板电脑便携性与电能质量分析功能的仪器，它以其轻薄的外形、直观的操作界面和强大的性能，在电力检测领域得到了广泛应用。

一、功能特点

1. 全面的参数测量：可同步测量 4 个电压通道和 4 个电流通道的参数，包括电压、电流幅值、相位、频率、功率等基本电参数，还能精确测量 2-64 次谐波、电压波动与闪变、三相不平衡度等电能质量指标。

2. 暂态事件记录：具备电压骤升骤降事件记录功能，能自动启动录波，记录事件发生时间和前后五个周波的实际波形，便于分析故障原因。

 3.可视化分析：拥有示波功能，可实时显示电压电流波形，并支持缩放查看。同时，能以柱状图显示谐波含量，通过六角图进行矢量分析和错接线检查，还可计算追补电量。

4 . 数据存储与管理：内置大容量存储器，存储间隔 1 秒 - 1000 分钟可选，按 1 分钟间隔可连续存储 18 个月以上。支持 U 盘存储，可配备专用软件生成专业报表，便于数据分析和处理。

5. 便捷操作体验：采用 10 寸左右的彩色触摸屏，分辨率可达 1280×800，操作简便，支持鼠标操作，适应不同用户习惯。

二、设计优势：便携与智能融合

1. 超薄平板结构

尺寸仅280mm×210mm×58mm，重量2kg，单手可持，轻松携带至变电站、配电室等复杂环境。

2. 10寸高清触控屏

1280×800分辨率彩色液晶屏，电容触摸操作，支持手势缩放波形、滑动浏览历史数据，操作体验媲美智能手机。

3. 双模式交互

除触控外，支持鼠标操作，适应不同用户习惯；接口丰富（USB、网口、串口），可连接打印机、外部存储或上位机。

4. 环境适应性

工作温度范围-20℃至50℃，湿度0-95%无冷凝，满足气候条件下的户外作业需求。

三、应用场景

1. 新能源并网检测

分析光伏、风电接入对电网的谐波、电压波动影响，验证逆变器输出质量，确保符合并网标准。

2. 工业负荷监测

诊断电弧炉、中频感应炉等冲击性负载引发的电能质量问题，优化无功补偿装置配置，降低线损。

3. 轨道交通供电系统

监测牵引变电所的电压不平衡、谐波畸变，保障列车运行稳定性，延长设备使用寿命。

4.  数据中心电力保障

实时评估UPS输出电能质量，预防谐波导致的服务器宕机，提升供电连续性。

5. 科研与教学

高校电气工程专业实验设备，支持电力系统分析、电能质量治理等课程实践教学。
