散射辐射传感器：精准捕捉天空的“隐形光能”

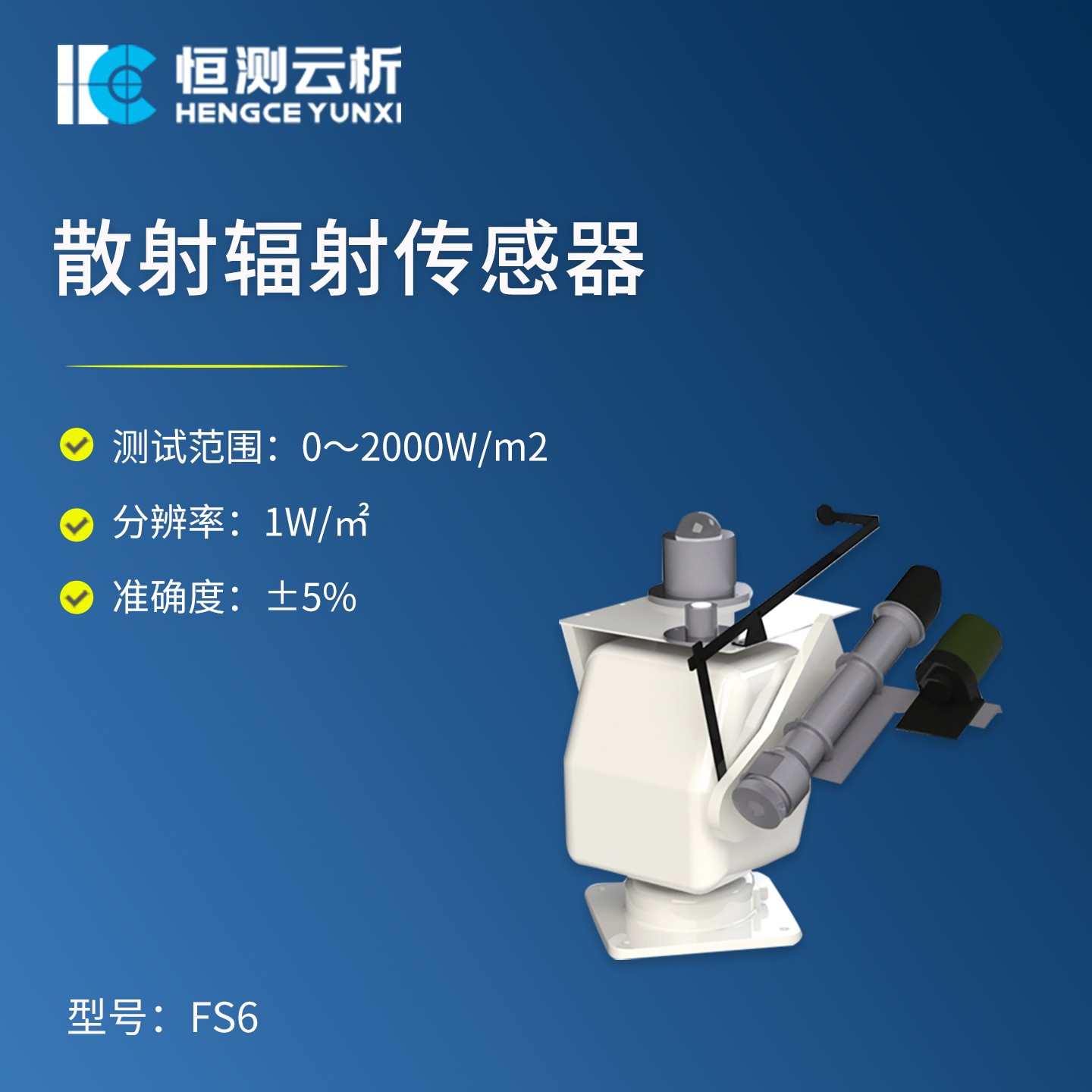

【HC-FS6】散射辐射传感器是一种专门用于测量太阳辐射中散射部分的高精度仪器，广泛应用于气象观测、太阳能资源评估、农业光环境研究及建筑节能等领域。

一、工作原理

散射辐射传感器通过物理遮挡与辐射感应的双重机制，完成散射辐射的分离与测量。

1. 总辐射表：

功能：感知太阳辐射的能量并将其转换为可测量的电信号。

结构：通常采用绕线电镀式热电堆作为感应元件，感应面涂覆高吸收率、高发射率的黑色涂层，以辐射能量的吸收效率。

工作过程：当太阳辐射到达感应面时，黑色涂层迅速将辐射能转化为热能，导致感应面温度升高。由于热电堆的热接点与冷结点之间存在温度梯度，根据热电效应原理，会产生与温度梯度成正比的温差电动势。这一电动势通过信号转换电路转化为电信号，最终输出与辐射强度成比例的数值。

抗干扰设计：感应面上方配备双层玻璃罩，透光率高，可有效减少空气对流对测量结果的影响，同时阻断外罩本身的辐射干扰。部分型号的总辐射表还集成了温度补偿功能，通过内置的温度传感器实时监测环境温度变化，并对输出信号进行动态修正，从而确保测量结果的准确性。

2. 遮光环：

功能：阻挡来自太阳的直射辐射，仅允许天空散射光进入总辐射表的感应面。

结构：通常采用旋转式设计，可根据太阳高度角和方位角的动态变化，自动调整遮挡角度，实现全天候连续测量。遮光环的遮挡范围经过严格计算，确保在遮挡直射辐射的同时，保留散射辐射的通过。其结构材料选用高透光率、低反射率的特殊材质，以减少对散射辐射的吸收和反射。

安装与校准：遮光环的安装位置和角度需经过精确校准，以确保其遮挡效果与总辐射表的感应区域匹配。

二、产品参数

测试范围：0～2000W/m2      分辨率1W/㎡             准确度±5%

灵敏度：7～14μV／w.m-2               响应时间：≤35秒(99％)

内阻：约350Ω                光谱范围：0.3～3μm.           年稳定性：±2％内阻约350Ω            余弦响应：≤±7％(太阳高度角10°时)

方位响应误差：≤5%（太阳高度角10°时）          工作环境温度：-40℃～+50℃

三、应用场景

1. 气象观测：与总辐射表、直射辐射表配合，构建三维辐射监测网络，为天气预报、气候研究提供关键数据。

2. 太阳能资源评估：实时监测散射辐射强度，为光伏电站选址、组件倾角设计提供依据。散射辐射占比直接影响光伏电站阴天发电量，通过测量散射辐射强度，可以优化光伏板的追踪策略，提高发电效率。

3.  农业光环境研究：评估作物冠层光分布，优化种植密度。例如，当传感器显示直射辐射强度超过600W/㎡时，说明光照过强，需要放下遮阳网，避免作物叶片被灼伤。

4. 建筑节能：通过测量散射辐射强度，评估建筑物的采光性能，为节能设计提供依据。
